Портальный кран— это кран поворотный на портале, предназначенный для пропуска железнодорожного или автомобильного транспорта и погрузочно-разгрузочных работ на больших открытых площадках.

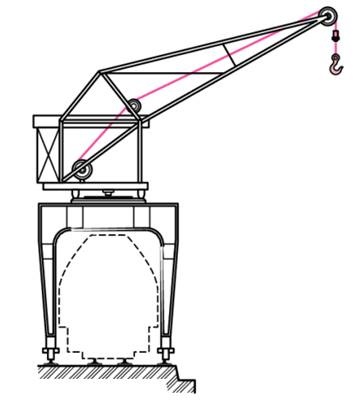

На П-образном портале портального крана размещаются поворотная крановая часть — платформа, механизмы, стрела, связанная с порталом опорно-поворотным устройством. Портал крана опирается на четыре ноги с ходовыми тележками, передвигающимися по крановому пути.
Портальные краны применяют для перегрузочных работ в портах и на открытых складах; сборочных и ремонтных работ в судостроении; обслуживания строительных, навалочных и гидротехнических работ; в морских и речных портах; на строительных площадках, промышленных предприятиях. Поворотную часть кранов устанавливают на различные опорные конструкции — порталы.
Пролет портала или полупортала зависит от числа перекрываемых железнодорожных путей. Различают одно-, двух-, трех- и многопутные порталы.
Грузоподъемность портальных кранов — до 300 т, наибольший вылет стрелы — до 35 м, у судостроительного портального крана — до 100 м.
|
