Крюк — это универсальное захватное средство, которое широко применяют как рабочий орган грузоподъемного механизма в качестве самостоятельных грузозахватных устройств (грузовых кранов), концевых элементов строп и других грузозахватных приспособлений.
|

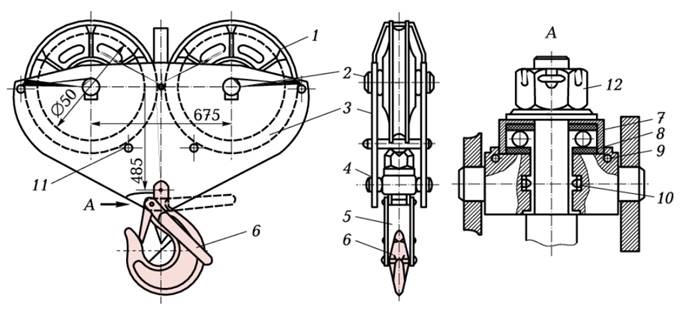

Крюковая подвеска крана: 1 — блок; 2 — ось; 3 — щека; 4 — траверса; 5 — крюк; 6 — защелка; 7 — крышка; 8 — шарикоподшипник; 9, 10 — резиновые уплотнения |
Чтобы предотвратить самопроизвольное выпадение съемного приспособления грузозахватного устройства из зева крюка, его снабжают замыкающим устройством.
Такими устройствами не снабжают крюки портальных кранов, работающих в морских портах; кранов, транспортирующих расплавленный металл или жидкий шлак, а также крюки, на которые навешивают груз с помощью гибких грузозахватных устройств. Предохранительные замыкающие устройства могут быть выполнены в виде пружинных или самоопускающихся защелок, предотвращающих самопроизвольное выпадение съемного захватного приспособления.
Предохранительными устройствами должны оборудоваться в обязательном порядке крюки грузоподъемных кранов, работающих на монтаже или при транспортировке грузов в контейнерах, бадьях и другой таре, а также при работе с жесткими стропами, захватами.
|

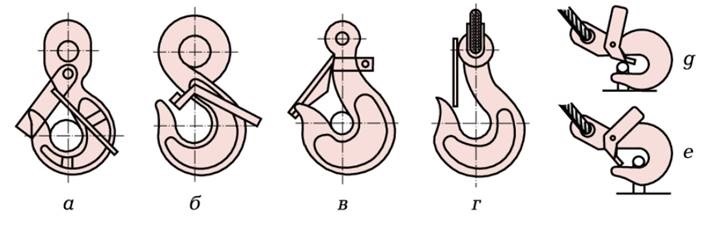

Крюки с предохранительными устройствами: а — с предохранительной планкой; б — с предохранительной скобой; в — с поворотным козырьком; г — с предохранительной пружиной; установка крюка в проушине (д — неправильная установка; е — правильная установка) |
Крюковая подвеска состоит из двух боковых щек, соединенных между собой распорными трубками и стяжными болтами. В верхней части щек на неподвижно закрепленной с помощью ригельных планок оси вращается один или несколько канатных блоков. На некоторых кранах для обеспечения минимальной длины подвески применяют крюк с длинным хвостовиком, который крепят непосредственно на оси блоков. Такая подвеска называется укороченной. На нижней части подвески, на траверсе, закрепляется грузовой крюк с помощью гайки. Траверса может свободно вращаться в отверстиях боковых щек. Крюк, установленный на шарикоподшипниках, помимо вращения вокруг оси может еще качаться вместе с траверсой, что облегчает строповку и ориентирование грузов.
В зависимости от числа осей крюковые подвески бывают одно-, двух- и трехосными.
|

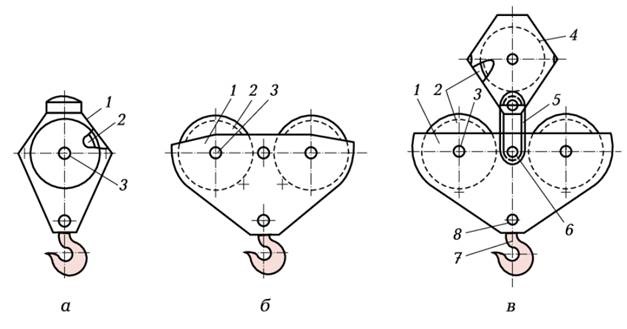

Схемы крюковых подвесок: а — одноосная; б — двухосная; в — трехосная; 1 — щека; 2 — блок; 3 — ось; 4 — обойма; 5 — серьга; 6 — палец; 7 — крюк; 8 — траверса |
Различают однорогие и двурогие грузовые крюки. Их изготовляют ковкой или штамповкой из малоуглеродистой стали 20, что исключает внезапное разрушение крюка.
На грузовом крюке указывают номер крюка по государственному стандарту, товарный знак, заводской номер крюка, наименование завода-поставщика, номер плавки, год изготовления. Без маркировки устанавливать крюк на кран нельзя.
Крюки бракуются в следующих случаях:
- если крюк не вращается на траверсе;
- отогнут рог крюка;
- износ крюка в зеве превышает 10 %;
- нет клейма ОТК;
- имеются трещины.
Крюковая подвеска грузоподъемных кранов является весьма ответственным узлом, поэтому при эксплуатации крана необходимо постоянно наблюдать за ее состоянием. При каждом осмотре следует обязательно проверять исправность щек, блоков, траверсы, крюка, гайки, осей и канатов.
