Башенный кран — это поворотный кран со стрелой, закрепленный в верхней части вертикально расположенной башни.
Основные параметры башенного крана: грузоподъемность, вылет стрелы, высота подъема груза, глубина опускания груза, скорость подъема (опускания) груза, скорость поворота башни, скорость перемещения крана.
Существует множество типов башенных кранов. Они нашли широкое применение при строительстве зданий и сооружений, производстве погрузочно-разгрузочных работ.
Башенный кран состоит из следующих основных узлов:
- башня;
- ходовая рама с колесами;
- опорно-поворотное устройство;
- поворотная платформа с грузовой и стреловой лебедкой, с противовесом;
- механизм поворота и электрооборудования;
- механизм подъема груза;
- механизм для изменения вылета;
- механизм передвижения крана.
На башенных кранах применяются следующие приборы и устройства безопасности:
- ограничитель высоты подъема груза;
- ограничитель грузоподъемности;
- ограничитель поворота башни;
- ограничитель передвижения крана;
- анемометр;
- автоматическое стопорение грузовой тележки при обрыве тележечного каната;
- защита от падения груза и стрелы при обрыве любой из трех фаз;
- ограничитель выдвижения башни;
- противоугонное устройство;
- различные указатели.
Кран оборудуется молниеотводом для защиты от громового разряда и габаритной световой сигнализацией для обозначения крана по высоте в темное время суток.
|

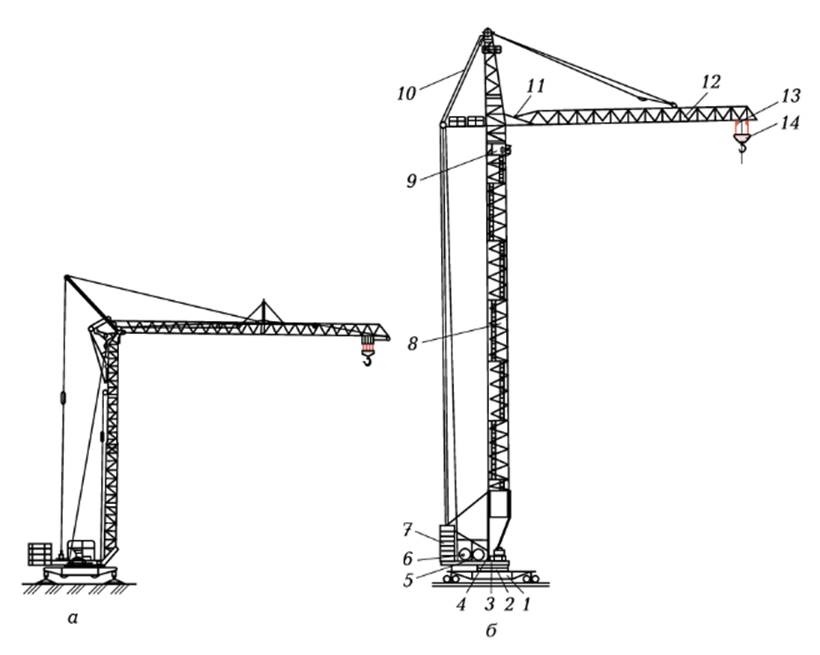

Башенные краны:
а – быстромонтируемый кран на винтовых опорах РБК-2-20; б – кран на рельсовом ходу КБ-504А; 1 – ходовая рамка; 2 – опорно-поворотное устройство; 3 – поворотная платформа; 4 – механизм поворота; 5 – грузовая лебедка; 6 – стреловая лебедка: 7 – противовес; 8 – башня; 9 – кабина; 10 – стреловой расчал; 11 – тележечная лебедка; 12 – стрела; 13 – грузовая тележка; 14 – крюковая подвеска. |
Классификация башенных кранов

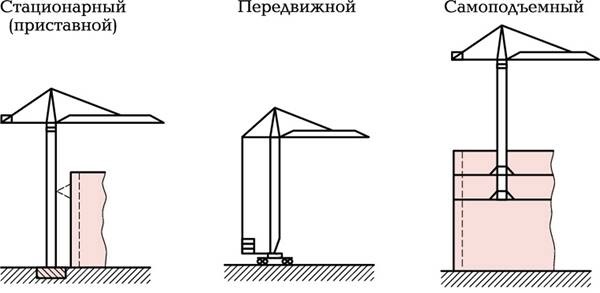

1) по способу установки
2) по конструкции башен

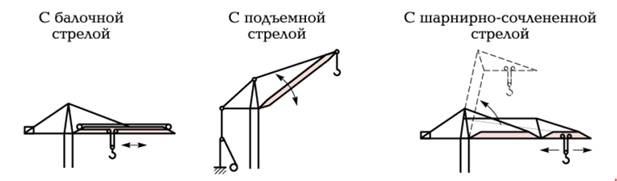

3) по конструкции стрел
