Устройство газорегуляторных пунктов
Газорегуляторные пункты (ГРП) и установки (ГРУ) - автоматические устройства, которые выполняют следующие функции:
- снижают давление газа до заданного значения;
- поддерживают заданное давление вне зависимости от изменений расхода газа и его давления;
- прекращают подачу газа при повышении или понижении его давления сверх заданных пределов;
- очищают газ от механических примесей.
ГРУ могут размещаться непосредственно в газоиспользующих установках или в смежном помещении с открытым проемом. При этом входное давление не должно быть более 0,6 МПа.
Шкафной регуляторный пункт (ШРП) с входным давлением газа до 0,6 МПа могут устанавливаться на наружных стенах производственных зданий, котельных, общественных и бытовых зданий производственного назначения.
Принципиальная схема ГРП показана на рисунке 1. В зависимости от величины давления газа на входе их подразделяют на ГРП и ГРУ среднего давления (свыше 0,005 до 0,3 МПа) и на ГРП и ГРУ высокого давления (свыше 0,3 до 1,2 МПа). Их принципиальные технологические схемы аналогичны.
ГРП размещают:
- отдельно стоящими;
- пристроенными к газифицированным производственным зданиям, котельным и общественным зданиям, к помещениям производственного характера;
- встроенными в одноэтажные газифицируемые производственные здания и котельные (кроме помещений, расположенных в подвальных и цокольных этажах);
- на покрытиях газифицируемых производственных зданий I и II степени огнестойкости (непосредственно или на специально устроенном основании над покрытием);
- вне зданий на открытых огражденных площадках под навесом на территории промышленных предприятий.

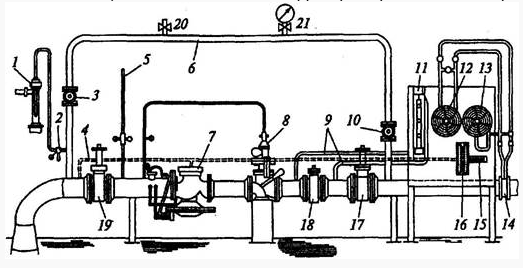

Рис. 1. Газорегуляторный пункт
1 - предохранительный сбросной клапан; 2 - кран к сбросному клапану; 3 - задвижка на байпасе; 4 - импульсная трубка конечного давления; 5 - продувочная свеча; 6 - обводная линия (байпас); 7- регулятор давления; 8 - предохранительно-запорный клапан; 9 - импульсные трубки до и после фильтра; 10 - кран на байпасе; 11- дифференциальный манометр дм замера перепада давления на фильтре; 12 - расходомер; 13 - регистрирующий манометр входного давления; 14-диафрагма; 15 - показывающий манометр выходного давления; 16 - регистрирующий манометр выходного давления; 17 - входная задвижка; 18 - фильтр; 19-выходная задвижка; 20 - продувочный трубопровод с краном; 21 - манометр на байпасе
Здание ГРП должно быть надземным, одноэтажным, из материалов I и II степени огнестойкости. Помещение ГРП должно освещаться естественным (через окна) и искусственным (электрическим) светом. Проводку электрического освещения выполняют во взрывобезопасном исполнении. В целях безопасности допускается кососвет, то есть освещение помещения рефлекторами, установленными снаружи.
Вентиляция помещения ГРП должна быть естественной и обеспечивать трехкратный воздухообмен в течение 1 ч. Приток свежего воздуха осуществляется через жалюзийную решетку, а вытяжка - через регулируемый дефлектор в перекрытии помещения.
Помещение ГРП можно отапливать водяными или паровыми (низкое давление пара) системами от близлежащей котельной или от других котлов, расположенных в пристройке. При всех условиях отопление должно обеспечить температуру в помещении ГРП не ниже 5 оС. Помещение ГРП оборудуют пожарным инвентарем (ящик с песком, огнетушители, кошма).
На вводе газопровода в ГРП и на выходном газопроводе устанавливают отключающие устройства на расстоянии не менее 5 м и не более 100 м.
В состав газового оборудования ГРП входят:
- приборный щит, на который вынесены КИП;
- обводной газопровод (байпас), оборудованный двумя задвижками, которые при отключенной основной линии используют как ручной двухступенчатый регулятор давления газа;
- газовое оборудование основной линии.
На основной линии газовое оборудование располагается в такой последовательности:
- входная задвижка для отключения основной линии;
- фильтр для очистки газа от различных механических примесей;
- предохранительный клапан, автоматически отключающий подачу газа потребителям в случае выхода из строя регулятора давления газа;
- регулятор, который снижает давление газа и автоматически поддерживает его на заданном уровне независимо от расхода газа потребителями;
- предохранительный сбросной клапан, присоединенный к газопроводу после выходной задвижки (служит для сброса в атмосферу части газа, когда неисправный регулятор начинает повышать выходное давление).
Выходное давление газа контролируется предохранительно-запорным клапаном (ПЗК) и предохранительно-сбросным клапаном (ПСК). ПЗК контролирует верхний и нижний пределы давления газа, а ПСК - только верхний. Причем сначала должен сработать ПСК, а затем - ПЗК, поэтому ПСК настраивают на меньшее давление, чем ПЗК. ПСК настраивают на давление, превышающее регулируемое на 15%, а ПЗК - на 25%.
